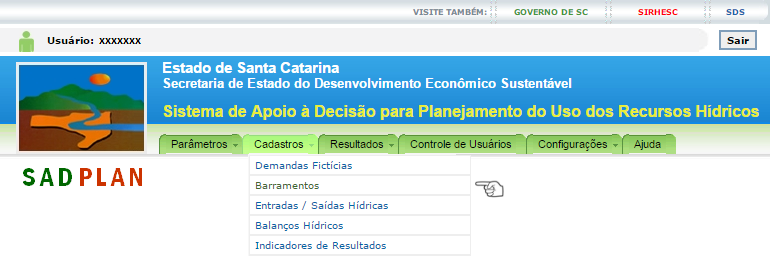

Os cadastros de Barramento podem ser acessados através do menu do sistema conforme mostra a imagem que segue.
Para maiores informações sobre como incluir, editar ou remover um cadastro, acesse Como Navegar pelo SADPLAN.
Para que servem os Barramentos
Um barramento simula a existência de um reservatório de regularização de vazões. Assim, o cadastro de um Barramento especifica as vazões de regularização e acumulação atribuídas a um barramento localizado em determinado trecho hídrico. O SADPLAN assume que esta regularização de vazões sempre tem por finalidade atender múltiplos usos e, portanto, as vazões regularizadas podem ser utilizadas por qualquer usuário de recursos hídricos.

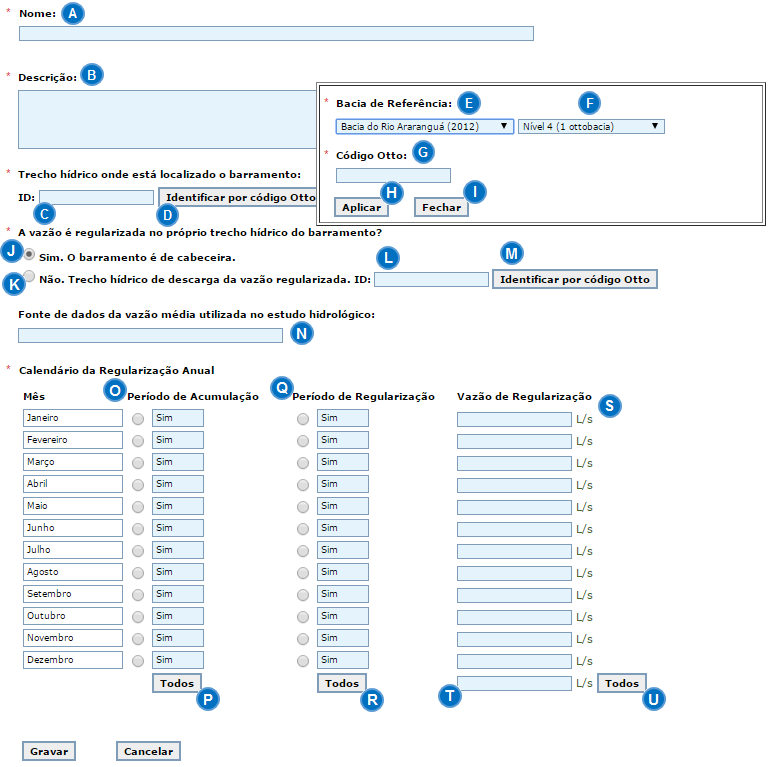

Um cadastro de Barramento é composto pelos seguintes campos:
 Nome: nome que identifica o cadastro de Barramento.
 Descrição: texto que descreve o cadastro de Barramento.
 Trecho Hídrico: identificador único do trecho hídrico onde está localizado o barramento. Esta informação é essencial para associar o barramento que pode ser incorporado a um balanço hídrico, uma vez que este barramento precisa estar em um trecho hídrico contido na bacia de referência do cadastro do Balanço Hídrico. Caso o barramento venha a ser utilizado em um cadastro de Balanço Hídrico que faça referência a uma bacia hidrográfica atualizada pelo Aerolevantamento Cartográfico de 2012, recomenda-se obter o identificador único do trecho hídrico através do botão Identificar por código Otto (em  ). Neste caso, é preciso selecionar a Bacia de Referência (campo  ), selecionar o nível da codificação Otto Pfafstetter (campo  ) dentre os existentes para a bacia e, finalmente, informar o código Otto (Pfafstetter) do trecho hídrico (campo  ). Clique no botão Aplicar (em  ) para alterar o identificador único do trecho hídrico com base nos valores informados e fechar o diálogo, ou clique em Fechar (em  ) para somente fechar o diálogo sem alterar o identificador único do trecho hídrico.
A vazão é regularizada no próprio trecho hídrico do barramento: A simulação de barramento feita pelo SADPLAN pressupõe que este barramento está sempre localizado na cabeceira do trecho hídrico informado em . Assim sendo, selecione a opção  para indicar que a vazão é regularizada no próprio trecho hídrico do barramento.
A vazão não é regularizada no próprio trecho hídrico do barramento: selecione a opção  para indicar que a vazão não é regularizada no próprio trecho hídrico do barramento. Neste caso, pressupõe-se a existência de uma tubulação que transporta a vazão regularizada para o trecho hídrico identificado no campo  . Caso o barramento venha a ser utilizado em um cadastro de Balanço Hídrico que faça referência a uma bacia hidrográfica atualizada pelo Aerolevantamento Cartográfico de 2012, recomenda-se obter o identificador do trecho hídrico de descarga através do botão Identificar por código Otto (em  ). Neste caso, é preciso seguir a mesma operação já mencionada para o campo Trecho Hídrico (em ).
 Fonte de dados da vazão média utilizada no estudo hidrológico: texto que informa a fonte de dados da vazão média utilizada no estudo hidrológico, se houver.
Período de Acumulação: selecione os meses que correspondem ao período de acumulação do barramento em  . Para selecionar todos os meses do ano, clique no botão Todos em  .
Período de Regularização: selecione os meses que correspondem ao período de regularização do barramento em  . Para selecionar todos os meses do ano, clique no botão Todos em  .
Vazão de Regularização: para todo mês que corresponder a um período de regularização, a vazão de regularização é informada em  . Para os meses que correspondem a um período de acumulação este campo não é apresentado. Para atribuir a mesma vazão de regularização para todos os meses de regularização, informe a vazão de regularização em  e clique no botão Todos (em  ).
Ao terminar o preenchimento dos dados, clique no botão Gravar se desejar gravar as alterações feitas no cadastro. Caso não deseje gravar as alterações feitas, clique no botão Cancelar a qualquer tempo.
Como são utilizados os Barramentos
O cadastro de Balanço Hídrico pode não fazer referência ou fazer referência a um ou mais Barramentos.
Antes de iniciar o cálculo do balanço hídrico, o SADPLAN altera a disponibilidade hídrica no trecho hídrico dos barramentos selecionados no cadastro do Balanço Hídrico e, se for o caso, no trecho hídrico de descarga de acordo com o calendário de regularização destes barramentos. Assim sendo, nos casos em que a vazão regularizada é lançada no próprio trecho do barramento (opção em ), o SADPLAN considera que:
- nos meses de acumulação, a vazão no (extremo do) trecho será a vazão mínima (QMIN) definida no conjunto de Parâmetros de Disponibilidade hídrico utilizado pelo balanço hídrico.
- nos meses de regularização, a vazão no (extremo do) trecho será a vazão de regularização informada em .
E, no caso especial de acumulação de água num trecho para regularizar em outro (opção em ), o SADPLAN considera que:
- a vazão no (extremo do) trecho hídrico do barramento sempre será a vazão mínima (QMIN) definida no conjunto de Parâmetros de Disponibilidade hídrico utilizado pelo balanço hídrico.
- nos meses de regularização, a vazão afluente no trecho de descarga será a vazão de regularização informada em subtraído o valor de QMIN.
|
