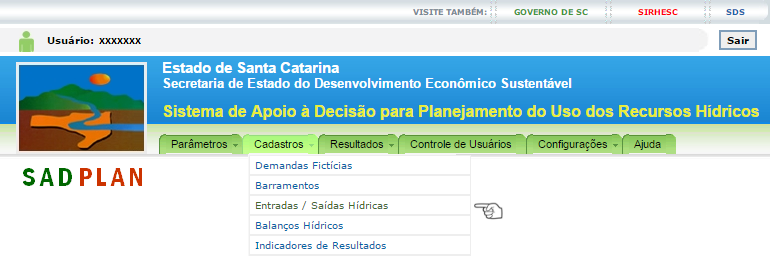

Os cadastros de Entrada / Saída Hídrica podem ser acessados através do menu do sistema conforme mostra a imagem que segue.
Para maiores informações sobre como incluir, editar ou remover um cadastro, acesse Como Navegar pelo SADPLAN.
Para que servem as Entradas / Saídas Hídricas
Uma entrada / saída hídrica simula a existência de uma transposição de águas entre bacias hidrográficas. Neste sentido, uma entrada hídrica corresponde à água oriunda de outra bacia que deve ser transferida à nova bacia no trecho hídrico especificado. E, de forma complementar, uma
saída hídrica corresponde à água transferida à outra bacia a partir da retirada no trecho hídrico especificado.
Um cadastro de Entrada / Saída Hídrica é composto pelos seguintes campos:
 Nome: nome que identifica o cadastro de Entrada / Saída Hídrica.
 Descrição: texto que descreve o cadastro de Entrada / Saída Hídrica.
 Tipo: identifica se o cadastro se refere a uma entrada ou a uma saída hídrica.
 Trecho Hídrico: identificador único do trecho hídrico originário / receptor da transposição de águas. Esta informação é essencial para associar a entrada / saída hídrica que pode ser incorporada a um balanço hídrico, uma vez que esta entrada / saída hídrica precisa estar em um trecho hídrico contido na bacia de referência do cadastro do Balanço Hídrico. Caso a entrada / saída hídrica venha a ser utilizada em um cadastro de Balanço Hídrico que faça referência a uma bacia hidrográfica atualizada pelo Aerolevantamento Cartográfico de 2012, recomenda-se obter o identificador único do trecho hídrico através do botão Identificar por código Otto (em  ). Neste caso, é preciso selecionar a Bacia de Referência (campo  ), selecionar o nível da codificação Otto Pfafstetter (campo  ) dentre os existentes para a bacia e, finalmente, informar o código Otto (Pfafstetter) do trecho hídrico (campo  ). Clique no botão Aplicar (em  ) para alterar o identificador único do trecho hídrico com base nos valores informados e fechar o diálogo, ou clique em Fechar (em  ) para somente fechar o diálogo sem alterar o identificador único do trecho hídrico.
 Sazonalidade: identifica se a transposição de águas é sazonal ou não.
 Vazão: vazão média mensal transposta, em L/s, no caso de não ser uma entrada / saída hídrica sazonal. Este valor permanece, constante, para todos os meses do ano.
 Vazão (para cada mês do ano): vazão média mensal da entrada / saída hídrica, diferenciada por mês do ano, em L/s, no caso de ser uma entrada / saída hídrica sazonal.
Ao terminar o preenchimento dos dados, clique no botão Gravar se desejar gravar as alterações feitas no cadastro. Caso não deseje gravar as alterações feitas, clique no botão Cancelar a qualquer tempo.
Como são utilizados as Entradas / Saídas Hídricas
O cadastro de Balanço Hídrico pode não fazer referência ou fazer referência a uma ou mais Entradas / Saídas Hídricas.
Antes de iniciar o cálculo do balanço hídrico, o SADPLAN soma (no caso de entrada hídrica) ou subtrai (no caso de saída hídrica) a vazão transposta do valor da vazão disponível para consumo no trecho hídrico indicado. Para o cálculo do balanço hídrico qualitativo, o SADPLAN assume que as águas transpostas correspondem às mesmas condições naturais de qualidade que as existentes no trecho receptor.
|
