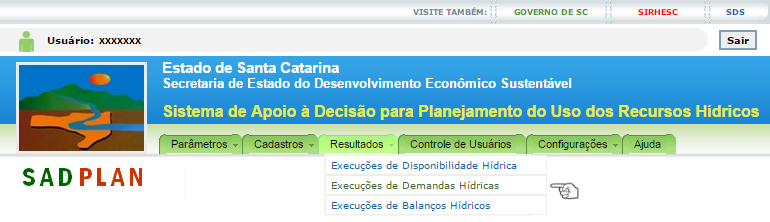

Os Resultados de Execuções de Demanda Hídrica podem ser acessados através do menu do sistema conforme mostra a imagem que segue.
Qual é o objetivo do cálculo da Demanda Hídrica
O cálculo da Demanda Hídrica resulta na vazão captada e na vazão lançada por setor usuário de recursos hídricos, em cada trecho hídrico da bacia de referência informada no cadastro do Balanço Hídrico. Para determinar tais vazões, o SADPLAN utiliza os seguintes valores:
- captações e lançamentos oriundos do CEURH, desde que o empreendimento esteja em operação na data de referência informada no cadastro do Balanço Hídrico. Para validar a vigência da operação do empreendimento, o SADPLAN utiliza os valores de início e fim de operação do empreendimento declarados no CEURH, em conjunto com o mês e ano de referência do balanço hídrico;
- lançamentos complementares aos dados do CEURH, de acordo com os Parâmetros de Demanda Hídrica informados no cadastro do Balanço Hídrico;
- demandas fictícias que forem incluídas no cadastro do Balanço Hídrico.
Informações da execução do cálculo da Demanda Hídrica
Acesse as informações da execução do cálculo da demanda hídrica através da opção  da lista de Resultados apresentada em Como Navegar pelo SADPLAN.
A tela com informações da execução do cálculo da demanda hídrica apresenta o histórico dos seguintes valores presentes no cadastro do Balanço Hídrico quando da realização deste cálculo:
- bacia de referência;
- conteúdo do conjunto de Parâmetros de Demanda Hídrica;
- conteúdo de todos os cadastros de Demanda Fictícia utilizados.
Análise dos resultados de Demanda Hídrica
Acesse a análise dos resultados da demanda hídrica através da opção  da lista de Resultados apresentada em Como Navegar pelo SADPLAN.

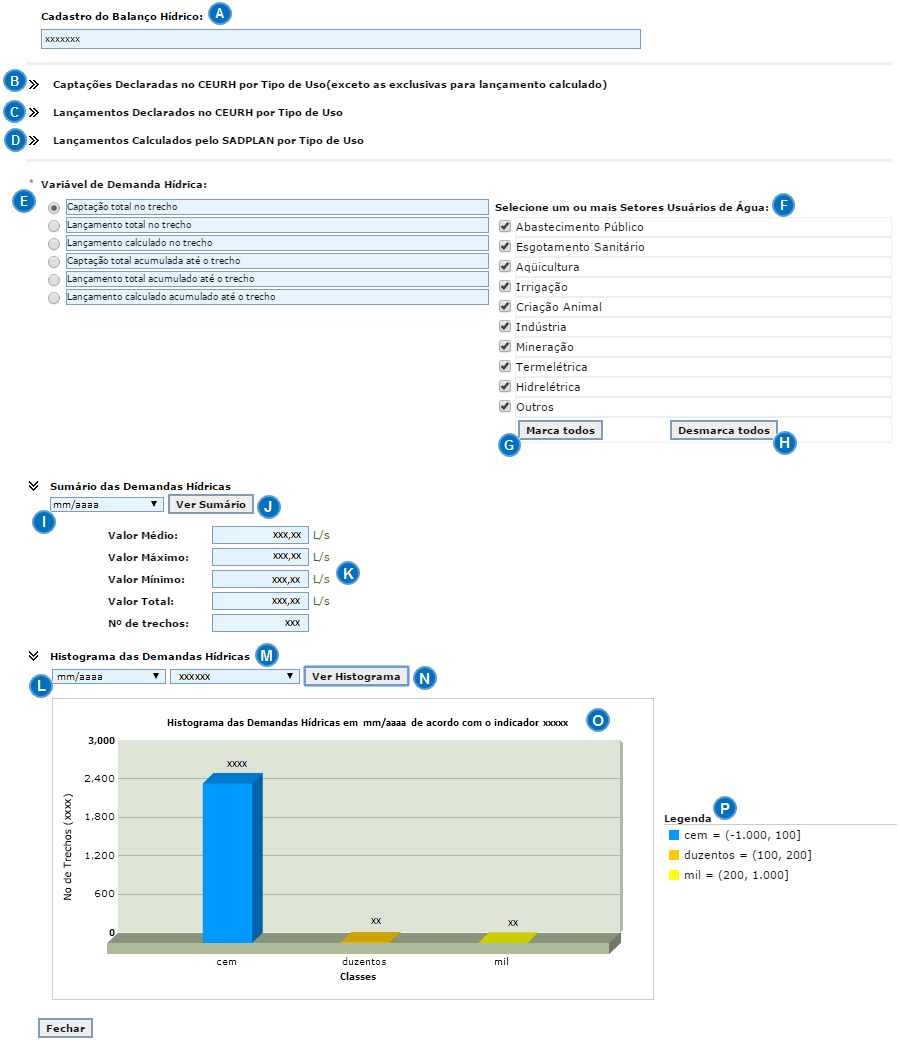

A tela de análise dos resultados de Demanda Hídrica possibilita a visualização das captações declaradas no CEURH, dos lançamentos declarados no CEURH e dos lançamentos complementares ao CEURH, todos por tipo de uso. Além disto, nesta tela é possível visualizar o sumário e/ou o histograma para os valores de determinada demanda hídrica, conforme mostra a imagem que segue:
 Nome do cadastro do Balanço Hídrico, no momento da execução do cálculo da Demanda Hídrica. O conteúdo deste campo é meramente informativo.
Apresentação das captações declaradas no CEURH, por tipo de uso. Clique em  para mostrar as captações declaradas no CEURH e clique em  para ocultar estas informações.
Apresentação dos lançamentos declarados no CEURH, por tipo de uso. Clique em para mostrar os lançamentos declarados no CEURH e clique em para ocultar estas informações.
 Apresentação dos lançamentos complementares ao CEURH, calculados pelo SADPLAN, por tipo de uso. Clique em para mostrar os lançamentos calculados pelo SADPLAN e clique em para ocultar estas informações.
 Variável de demanda hídrica cujos resultados são apresentados no sumário e/ou no histograma.
 Seleção dos setores usuários para os quais a demanda hídrica é apresentada no sumário e/ou no histograma.
Importante: para agilizar a seleção de todos os setores usuários, clique no botão Marcar todos (em  ). E, ao contrário, para agilizar a retirada da seleção de todos os setores usuários, clique no botão Desmarcar todos (em  ).
 Mês e ano informados no cadastro do Balanço Hídrico, a que se referem os valores de demanda a serem apresentados no sumário.
 Link / botão para apresentar o sumário, de acordo com a variável de demanda hídrica (), setores usuários () e data () escolhidos.
 Sumário dos resultados:
- Valor Médio: média dos valores da demanda escolhida, considerando-se todos os trechos hídricos da bacia de referência informada no cadastro do Balanço Hídrico.
- Valor Máximo: maior valor da demanda escolhida dentre todos os trechos hídricos da bacia de referência informada no cadastro do Balanço Hídrico.
- Valor Mínimo: menor valor da demanda escolhida dentre todos os trechos hídricos da bacia de referência informada no cadastro do Balanço Hídrico.
- Valor Total: soma dos valores da demanda escolhida em todos os trechos hídricos da bacia de referência informada no cadastro do Balanço Hídrico.
- Nº de trechos: número de trechos hídricos da bacia de referência informada no cadastro do Balanço Hídrico.
 Mês e ano informados no cadastro do Balanço Hídrico, a que se referem os valores de demanda a serem apresentados no histograma.
 Indicador de resultados, para caracterização das faixas de valores no histograma. Para maiores informações sobre como incluir, editar ou remover Indicadores de Resultados, acesse Cadastro de Indicadores de Resultados.
 Link / botão para apresentar o histograma, de acordo com a variável de demanda hídrica (), setores usuários (), data () e indicador de resultados () escolhidos.
 Histograma dos resultados. Apresenta o número de trechos por cada classe do indicador de resultados escolhido. Para contabilizar o trecho em uma classe do indicador de resultados, o valor da demanda neste trecho deve estar contido na faixa de valores desta classe.
 Legenda das classes de valor definidas no indicador de resultados escolhido.
Ao terminar a análise dos resultados de disponibilidade hídrica, clique no botão Fechar para retornar à lista de Execuções de Demanda Hídrica.
Webmapping com resultados de Demanda Hídrica
Acesse o webmapping com resultados da demanda hídrica através da opção da lista de Resultados apresentada em Como Navegar pelo SADPLAN.
O webmapping do SADPLAN possibilita a visualização do mapa de trechos hídricos, coloridos de acordo com a classe do indicador de resultados que define a faixa de valores em que está contido o valor da demanda no trecho em questão.
Para abrir o webmapping do SADPLAN com os resultados da execução do cálculo da Demanda Hídrica, é preciso selecionar o mês e ano (em ) da demanda hídrica, a geometria da camada de resultados que será aberta no Webmapping (em ), o escopo desejado da variável (em ), o setor usuário (em ) e, finalmente, o indicador de resultados que identifica as classes de valores (em ). Clique no botão Abrir Mapa (em ) para abrir o mapa de acordo com os parâmetros desejados e fechar o diálogo, ou clique em Cancelar (em ) para somente fechar o diálogo.
Para maiores informações sobre como utilizar a visualização web de mapas no SADPLAN, acesse Webmapping do SADPLAN
Download de shapefile com resultados de Demanda Hídrica
Acesse o download de shapefile com resultados da demanda hídrica através da opção da lista de Resultados apresentada em Como Navegar pelo SADPLAN.
O download de shapefile com resultados de Demanda Hídrica fornece um arquivo compactado (formato zip) que contém todos os arquivos de um shapefile. Os atributos deste shapefile variam de acordo com as colunas escolhidas e podem ser:
Coluna Demandas calculadas pelo SADPLAN:
- id: identificador único do trecho hídrico;
- mes: mês do ano a que se referem as demandas hídricas;
- ano: ano a que se referem as demandas hídricas;
- cp_abp: captação do abastecimento público, no trecho hídrico;
- cp_aqu: captação da aquicultura, no trecho hídrico;
- cp_cri: captação da criação animal, no trecho hídrico;
- cp_ind: captação da indústria, no trecho hídrico;
- cp_min: captação da mineração, no trecho hídrico;
- cp_irr: captação da irrigação, no trecho hídrico;
- cp_esg: captação para esgotamento sanitário, no trecho hídrico;
- cp_hid: captação para geração de energia hidrelétrica, no trecho hídrico;
- cp_ter: captação para produção de energia termelétrica, no trecho hídrico;
- cp_out: captação para outros usos, no trecho hídrico;
- cp_tot: soma das captações de todos os usos, no trecho hídrico;
- lc_abp: lançamento do abastecimento público, no trecho hídrico;
- lc_aqu: lançamento da aquicultura, no trecho hídrico;
- lc_cri: lançamento da criação animal, no trecho hídrico;
- lc_ind: lançamento da indústria, no trecho hídrico;
- lc_min: lançamento da mineração, no trecho hídrico;
- lc_irr: lançamento da irrigação, no trecho hídrico;
- lc_esg: lançamento do esgotamento sanitário, no trecho hídrico;
- lc_hid: lançamento da geração de energia hidrelétrica, no trecho hídrico;
- lc_ter: lançamento da produção de energia termelétrica, no trecho hídrico;
- lc_out: lançamentos de outros usos, no trecho hídrico;
- lc_tot: soma dos lançamentos de todos os usos, no trecho hídrico;
- cpa_abp: captação do abastecimento público, acumulada até o trecho hídrico, inclusive;
- cpa_aqu: captação da aquicultura, acumulada até o trecho hídrico, inclusive;
- cpa_cri: captação da criação animal, acumulada até o trecho hídrico, inclusive;
- cpa_ind: captação da indústria, acumulada até o trecho hídrico, inclusive;
- cpa_min: captação da mineração, acumulada até o trecho hídrico, inclusive;
- cpa_irr: captação da irrigação, acumulada até o trecho hídrico, inclusive;
- cpa_esg: captação para esgotamento sanitário, acumulada até o trecho hídrico, inclusive;
- cpa_hid: captação para geração de energia hidrelétrica, acumulada até o trecho hídrico, inclusive;
- cpa_ter: captação para produção de energia termelétrica, acumulada até o trecho hídrico, inclusive;
- cpa_out: captação para outros usos, acumulada até o trecho hídrico, inclusive;
- cpa_tot: soma das captações de todos os usos, acumulada até o trecho hídrico, inclusive;
- lca_abp: lançamento do abastecimento público, acumulado até o trecho hídrico, inclusive;
- lca_aqu: lançamento da aquicultura, acumulado até o trecho hídrico, inclusive;
- lca_cri: lançamento da criação animal, acumulado até o trecho hídrico, inclusive;
- lca_ind: lançamento da indústria, acumulado até o trecho hídrico, inclusive;
- lca_min: lançamento da mineração, acumulado até o trecho hídrico, inclusive;
- lca_irr: lançamento da irrigação, acumulado até o trecho hídrico, inclusive;
- lca_esg: lançamento do esgotamento sanitário, acumulado até o trecho hídrico, inclusive;
- lca_hid: lançamento da geração de energia hidrelétrica, acumulado até o trecho hídrico, inclusive;
- lca_ter: lançamento da produção de energia termelétrica, acumulado até o trecho hídrico, inclusive;
- lca_out: lançamentos de outros usos, acumulado até o trecho hídrico, inclusive;
- lca_tot: soma dos lançamentos de todos os usos, acumulado até o trecho hídrico, inclusive.
Coluna Pontos de captação ou coluna Pontos de lançamento:
- id: identificador único do trecho hídrico;
- uso: nome do setor usuário da captação / do lançamento;
- parecer: parecer da DRHI sobre a declaração que contém a captação / do lançamento;
- razao_soci: razão social do empreendedor ou empresa que fez a declaração que contém a captação / do lançamento;
- ponto: nome da captação / do lançamento;
- origem_des: origem da captação / destino do lançamento;
- sazonal: identifica se captação / lançamento é sazonal (s = sim / n = não);
- vazao_outo: vazão outorgada referente à captação / ao lançamento. Se estiver em branco, captação / lançamento não foi outorgado;
- vazao_medi: vazão média mensal (metros cúbicos) da captação / do lançamento;
- vazao_jan: vazão média do mês de janeiro (metros cúbicos) da captação / do lançamento;
- vazao_fev: vazão média do mês de fevereiro(metros cúbicos) da captação / do lançamento;
- vazao_mar: vazão média do mês de março (metros cúbicos) da captação / do lançamento;
- vazao_abr: vazão média do mês de abril (metros cúbicos) da captação / do lançamento;
- vazao_mai: vazão média do mês de maio (metros cúbicos) da captação / do lançamento;
- vazao_jun: vazão média do mês de junho (metros cúbicos) da captação / do lançamento;
- vazao_jul: vazão média do mês de julho (metros cúbicos) da captação / do lançamento;
- vazao_ago: vazão média do mês de agosto(metros cúbicos) da captação / do lançamento;
- vazao_set: vazão média do mês de setembro (metros cúbicos) da captação / do lançamento;
- vazao_out: vazão média do mês de outubro (metros cúbicos) da captação / do lançamento;
- vazao_nov: vazão média do mês de novembro (metros cúbicos) da captação / do lançamento;
- vazao_dez: vazão média do mês de dezembro (metros cúbicos) da captação / do lançamento;
Para baixar o shapefile com resultados de Demanda Hídrica, é preciso selecionar o mês e ano (em ) da demanda hídrica, a geometria do shapefile (em ) e o conteúdo do shapefile (em ), que são as colunas de atributos do arquivo (veja acima). Clique no botão Salvar Shapefile (em ) para iniciar o download do shapefile e fechar o diálogo, ou clique em Cancelar (em ) para somente fechar o diálogo.
Download de planilha com resultados de Demanda Hídrica
Acesse o download de planilha com resultados da demanda hídrica através da opção da lista de Resultados apresentada em Como Navegar pelo SADPLAN.
O download de planilha com resultados de Demanda Hídrica fornece um único arquivo (formato Excel), com as seguintes colunas:
- id_trecho: identificador único do trecho hídrico;
- mes: mês do ano a que se referem as demandas hídricas;
- ano: ano a que se referem as demandas hídricas;
- cp_abp: captação do abastecimento público, no trecho hídrico;
- cp_aqu: captação da aquicultura, no trecho hídrico;
- cp_cri: captação da criação animal, no trecho hídrico;
- cp_ind: captação da indústria, no trecho hídrico;
- cp_min: captação da mineração, no trecho hídrico;
- cp_irr: captação da irrigação, no trecho hídrico;
- cp_esg: captação para esgotamento sanitário, no trecho hídrico;
- cp_hid: captação para geração de energia hidrelétrica, no trecho hídrico;
- cp_ter: captação para produção de energia termelétrica, no trecho hídrico;
- cp_out: captação para outros usos, no trecho hídrico;
- cp_tot: soma das captações de todos os usos, no trecho hídrico;
- lc_abp: lançamento do abastecimento público, oriundo do CEURH, no trecho hídrico;
- lc_aqu: lançamento da aquicultura, oriundo do CEURH, no trecho hídrico;
- lc_cri: lançamento da criação animal, oriundo do CEURH, no trecho hídrico;
- lc_ind: lançamento da indústria, oriundo do CEURH, no trecho hídrico;
- lc_min: lançamento da mineração, oriundo do CEURH, no trecho hídrico;
- lc_irr: lançamento da irrigação, oriundo do CEURH, no trecho hídrico;
- lc_esg: lançamento do esgotamento sanitário, oriundo do CEURH, no trecho hídrico;
- lc_hid: lançamento da geração de energia hidrelétrica, oriundo do CEURH, no trecho hídrico;
- lc_ter: lançamento da produção de energia termelétrica, oriundo do CEURH, no trecho hídrico;
- lc_out: lançamentos de outros usos, oriundo do CEURH, no trecho hídrico;
- lc_tot: soma dos lançamentos de todos os usos, oriundos do CEURH, no trecho hídrico;
- lcc_abp: lançamento do abastecimento público, complementar ao CEURH, no trecho hídrico;
- lcc_aqu: lançamento da aquicultura, complementar ao CEURH, no trecho hídrico;
- lcc_cri: lançamento da criação animal, complementar ao CEURH, no trecho hídrico;
- lcc_ind: lançamento da indústria, complementar ao CEURH, no trecho hídrico;
- lcc_min: lançamento da mineração, complementar ao CEURH, no trecho hídrico;
- lcc_irr: lançamento da irrigação, complementar ao CEURH, no trecho hídrico;
- lcc_esg: lançamento do esgotamento sanitário, complementar ao CEURH, no trecho hídrico;
- lcc_hid: lançamento da geração de energia hidrelétrica, complementar ao CEURH, no trecho hídrico;
- lcc_ter: lançamento da produção de energia termelétrica, complementar ao CEURH, no trecho hídrico;
- lcc_out: lançamentos de outros usos, complementar ao CEURH, no trecho hídrico;
- lcc_tot: soma dos lançamentos de todos os usos, oriundos do CEURH, no trecho hídrico;
- cpa_abp: captação do abastecimento público, acumulada até o trecho hídrico, inclusive;
- cpa_aqu: captação da aquicultura, acumulada até o trecho hídrico, inclusive;
- cpa_cri: captação da criação animal, acumulada até o trecho hídrico, inclusive;
- cpa_ind: captação da indústria, acumulada até o trecho hídrico, inclusive;
- cpa_min: captação da mineração, acumulada até o trecho hídrico, inclusive;
- cpa_irr: captação da irrigação, acumulada até o trecho hídrico, inclusive;
- cpa_esg: captação para esgotamento sanitário, acumulada até o trecho hídrico, inclusive;
- cpa_hid: captação para geração de energia hidrelétrica, acumulada até o trecho hídrico, inclusive;
- cpa_ter: captação para produção de energia termelétrica, acumulada até o trecho hídrico, inclusive;
- cpa_out: captação para outros usos, acumulada até o trecho hídrico, inclusive;
- cpa_tot: soma das captações de todos os usos, acumulada até o trecho hídrico, inclusive;
- lca_abp: lançamento do abastecimento público, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_aqu: lançamento da aquicultura, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_cri: lançamento da criação animal, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_ind: lançamento da indústria, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_min: lançamento da mineração, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_irr: lançamento da irrigação, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_esg: lançamento do esgotamento sanitário, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_hid: lançamento da geração de energia hidrelétrica, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_ter: lançamento da produção de energia termelétrica, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_out: lançamentos de outros usos, oriundo do CEURH, acumulado até o trecho hídrico, inclusive;
- lca_tot: soma dos lançamentos de todos os usos, oriundo do CEURH, acumulado até o trecho hídrico, inclusive.
- lcca_abp: lançamento do abastecimento público, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_aqu: lançamento da aquicultura, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_cri: lançamento da criação animal, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_ind: lançamento da indústria, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_min: lançamento da mineração, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_irr: lançamento da irrigação, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_esg: lançamento do esgotamento sanitário, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_hid: lançamento da geração de energia hidrelétrica, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_ter: lançamento da produção de energia termelétrica, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_out: lançamentos de outros usos, complementar ao CEURH, acumulado até o trecho hídrico, inclusive;
- lcca_tot: soma dos lançamentos de todos os usos, complementar ao CEURH, acumulado até o trecho hídrico, inclusive.
- ins_abp: uso insignificante (captação) do abastecimento público, no trecho hídrico;
- ins_aqu: uso insignificante (captação) da aquicultura, no trecho hídrico;
- ins_cri: uso insignificante (captação) da criação animal, no trecho hídrico;
- ins_ind: uso insignificante (captação) da indústria, no trecho hídrico;
- ins_min: uso insignificante (captação) da mineração, no trecho hídrico;
- ins_irr: uso insignificante (captação) da irrigação, no trecho hídrico;
- ins_esg: uso insignificante (captação) para esgotamento sanitário, no trecho hídrico;
- ins_hid: uso insignificante (captação) para geração de energia hidrelétrica, no trecho hídrico;
- ins_ter: uso insignificante (captação) para produção de energia termelétrica, no trecho hídrico;
- ins_out: uso insignificante (captação) para outros usos, no trecho hídrico;
- ins_tot: soma dos usos insignificantes (captações) de todos os usos, no trecho hídrico;
Para baixar a planilha com resultados de Demanda Hídrica, é preciso selecionar o mês e ano (em ) da demanda hídrica. Clique no botão Exportar (em ) para iniciar o download da planilha e fechar o diálogo, ou clique em Cancelar (em ) para somente fechar o diálogo.
|
para planejamento (Mudar foco para outorga)
